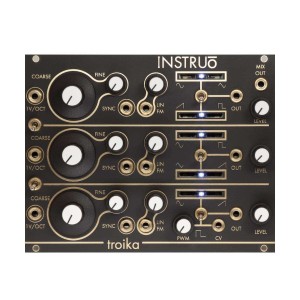

Instruo Troika

• Tre oscillatori tutti analogici
• Controlli 1V / ottava, Coarse, Fine
• Interruttori a levetta per il collegamento in cascata di 1V / ottava CV all'oscillatore inferiore come connessione normale
• Sincronizzazione dell'oscillatore
• FM lineare
• Fader selezionabili per la dissolvenza incrociata tra le forme d'onda
• Uscite individuali dell'oscillatore
• Uscita sommata con controlli di livello

Instruo Troika

Set di 3 oscillatori tutti analogici controllati in tensione in un unico modulo

Troika è un set di 3 oscillatori tutti analogici controllati in tensione in un unico modulo. Possono essere utilizzati singolarmente o sommati con un mixer incorporato. Ciascuna delle voci genera le forme d'onda classiche e utilizza un set di controlli unico di interruttori e crossfader per una dissolvenza incrociata veramente analogica tra le forme d'onda. Tra le tre voci, è possibile ottenere la dissolvenza incrociata tra qualsiasi combinazione di forme d'onda classiche. Inoltre, la terza voce ha funzionalità PWM. Quando un oscillatore non è sufficiente e due oscillatori ancora non bastano. Tre è giusto! troika prende la regola empirica "due è uno, uno è nessuno" e aggiunge un extra in cima. Il modulo è una disposizione di tre oscillatori tutti analogici che possono funzionare in modo completamente indipendente o insieme tramite tracciamento parallelo dell'intonazione utilizzando connessioni normali CV a cascata 1V / ottava. Le basi per molte potenti voci di synth sottrattive spesso utilizzano più oscillatori. Scordandoli leggermente l'uno dall'altro si ottiene la ricchezza timbrica che ha contribuito a definire i sintetizzatori originali degli anni '60 e '70. La troika è stata progettata per semplificare il patching di voci sovrapposte in questo modo con il vantaggio di avere tre voci con componenti abbinati e calibrazione per un tracciamento dell'intonazione coerente. Gli oscillatori hanno ciascuno ingressi FM lineari con attenuatori e ingressi di sincronizzazione dell'oscillatore. Ciò consente configurazioni dell'operatore FM con modulazione del primo e anche del secondo ordine su un singolo modulo. Le forme d'onda sinusoidali, triangolari, a dente di sega e quadrate sono generate da ciascuna voce dell'oscillatore, ad eccezione dell'oscillatore tre, che manca di triangolo ma guadagna una modulazione di larghezza di impulso controllabile CV sulla sua onda quadra. La sezione di controllo della forma d'onda della troika utilizza la commutazione tra potenziometri scorrevoli che consentono la dissolvenza incrociata tra le forme d'onda semplici. La disposizione delle forme d'onda tra i tre oscillatori consente la dissolvenza incrociata lineare tra due forme d'onda di base.

---

Specifiche Tecniche

Dimensioni

• 32HP
• Profondità: 27mm

Alimentazione

• +12V: 110mA
• –12V: 110mA

Caratteristiche

• Tre oscillatori tutti analogici
• Controlli 1V / ottava, Coarse, Fine
• Interruttori a levetta per il collegamento in cascata di 1V / ottava CV all'oscillatore inferiore come connessione normale
• Sincronizzazione dell'oscillatore
• FM lineare
• Fader selezionabili per la dissolvenza incrociata tra le forme d'onda
• Uscite individuali dell'oscillatore
• Uscita sommata con controlli di livello
