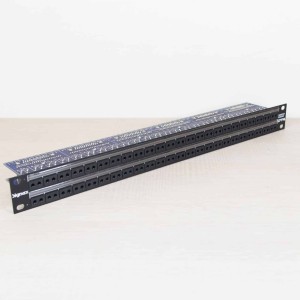

Signex CPT96D25 (used)

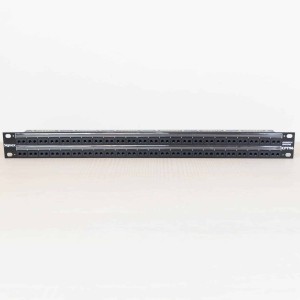

• Two rows of 48 Bantam Jacks in 1U of rack space
• Enclosed Jack design keeps out dust and dirt

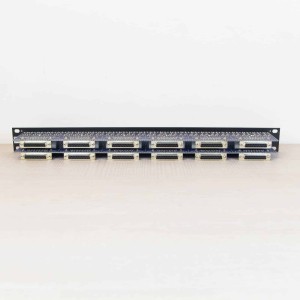

• Direct solder or 25 way D-sub rear termination
• Half and full normalling available on all channels
• Suitable for balanced/unbalanced and stereo signals
• Lacing Bar Kit available for extra rear cable support
• Neat slide-in strips for socket designation
• Suitable for insert points without special leads
• Gold and palladium contact versions also available
• PCB parallel wiring points for every Jack

Signex CPT96D25 (usato)

Patchbay bantam con connessioni D-Sub 25

Signex Isopatch Bantam si basa sullo stesso design che ha reso l'Isopatch così popolare, ma utilizza il jack "Bantam" da 4,4 mm ampiamente accettato negli studi professionali. Il Bantam Jack, progettato e costruito per resistere all'uso pesante riscontrato in un ambiente professionale, offre prestazioni di contatto superiori in uno spazio molto più piccolo. La doppia presa Bantam utilizzata nell'Isopatch Bantam ha un design chiuso che aiuta a tenere fuori i contaminanti che riducono la durata del contatto, con una spaziatura per accettare due spine "stereo". I contatti sono in bronzo fosforoso placcato argento o oro con contatti opzionali in palladio massiccio. Tutti i componenti sono montati su due circuiti stampati orizzontali (PCB) che rendono l'Isopatch Bantam molto solido e danno pieno accesso alla maggior parte dei circuiti, compresi i punti paralleli e gli speciali "pad di programmazione" per la normalizzazione. L'uso di cavi jumper flessibili tra PCB superiore e inferiore significa che Isopatch Bantam può essere aperto per la manutenzione, se necessario. A differenza dei pannelli di permutazione convenzionali, Isopatch offre una normalizzazione parziale o totale su ogni canale semplicemente saldando speciali "pad di programmazione" sul PCB superiore, senza bisogno di noiosi cablaggi. Infatti, se l'Isopatch Bantam è già installato, non è nemmeno necessario scollegare i connettori posteriori. Il PCB riprogettato ora offre connettori D-sub a 25 vie cablati al modello Tascam 38/88, in modo che i cablaggi possano essere realizzati separatamente, quindi semplicemente collegati in loco. In alternativa, sono disponibili versioni a saldatura diretta con fissacavi a bordo per ogni canale. L'Isopatch può essere utilizzato per la maggior parte dei tipi di segnale audio, incluse linee mono, stereo, bilanciate e sbilanciate. Può essere utilizzato anche per i punti di inserimento del mixer senza la necessità di speciali cavi "splitter"
