- Jumpers on the PCB to allow DC coupling to be enabled or disabled for each stereo pair of inputs
- Enhanced audio performance
- Analogue inputs: 6x 3.5mm jacks, DC-coupled
- Digital output: optical, ADAT Lightpipe standard
- A/D conversion: 24 bit, 103dB SNR typical
- Sync input: connection from ES-3 module
- Input voltage range: ±10V
- Input impedance: 100k
- Expansion: ES-7 (adds two CV inputs for a total of 8)

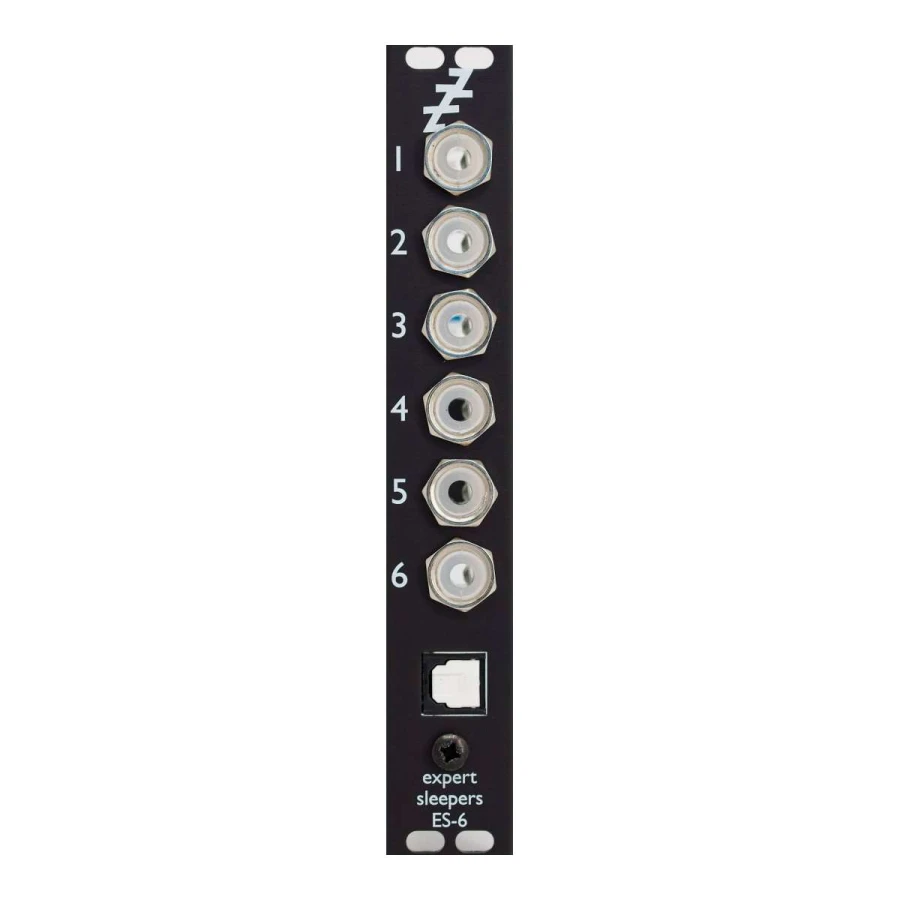

Expert Sleepers ES-6 MK3
Interfaccia CV/Lightpipe
L'ES-6 è la controparte dell'interfaccia ES-3 Lightpipe/CV, offrendo fino a 8 canali di ingresso CV con uscita tramite una connessione ottica lightpipe. Come con l'ES-3, anche l'ES-6 funziona bene per i segnali audio, con una qualità di conversione pari a quella di una normale interfaccia audio.
Lo stesso ES-6 ha 6 prese di ingresso; i restanti 2 canali sono forniti da un modulo di espansione, ad esempio l'ES-7.
Si noti che per il funzionamento è necessario un ES-3 o ES-8 collegato. L'ES-6 riceve i suoi segnali di clock dall'ES-3 (che li deriva dal suo ingresso lightpipe) o dall'ES-8 (che ha un clock interno).
Specifiche Tecniche
- 4 HP
- 50 mm deep
- 103 mA +12V
- 52 mA -12V
- 0 mA 5V
