TipTop Audio Buchla Model 285t

• Jusqu'à 1kHz de décalage de fréquence disponible via l'oscillateur interne
• Entrées CV bipolaire et FM linéaire pour l'oscillateur de référence
• Les sorties somme et différence permettent un décalage de fréquence vers le haut et vers le bas

TipTop Audio Buchla Modèle 285t

Frequency Shifter

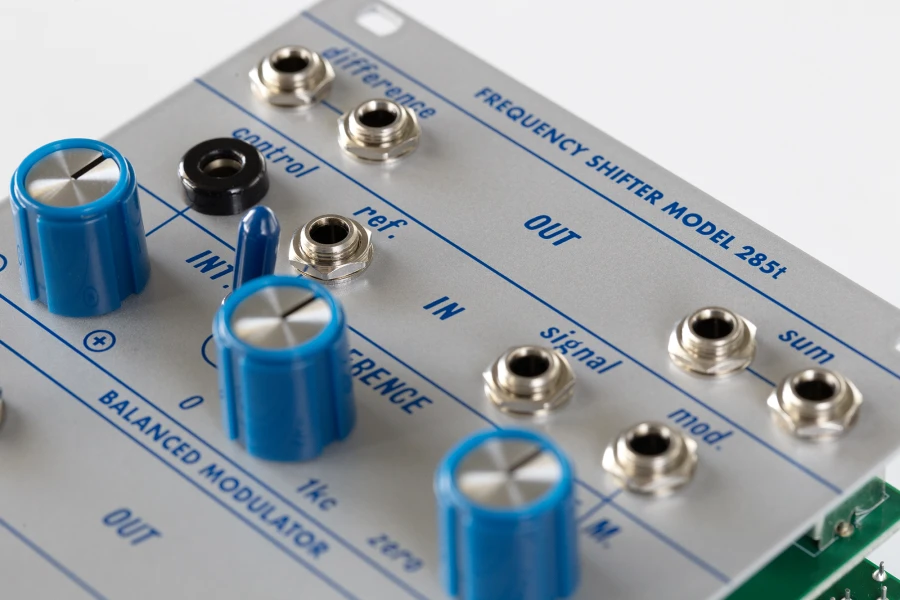

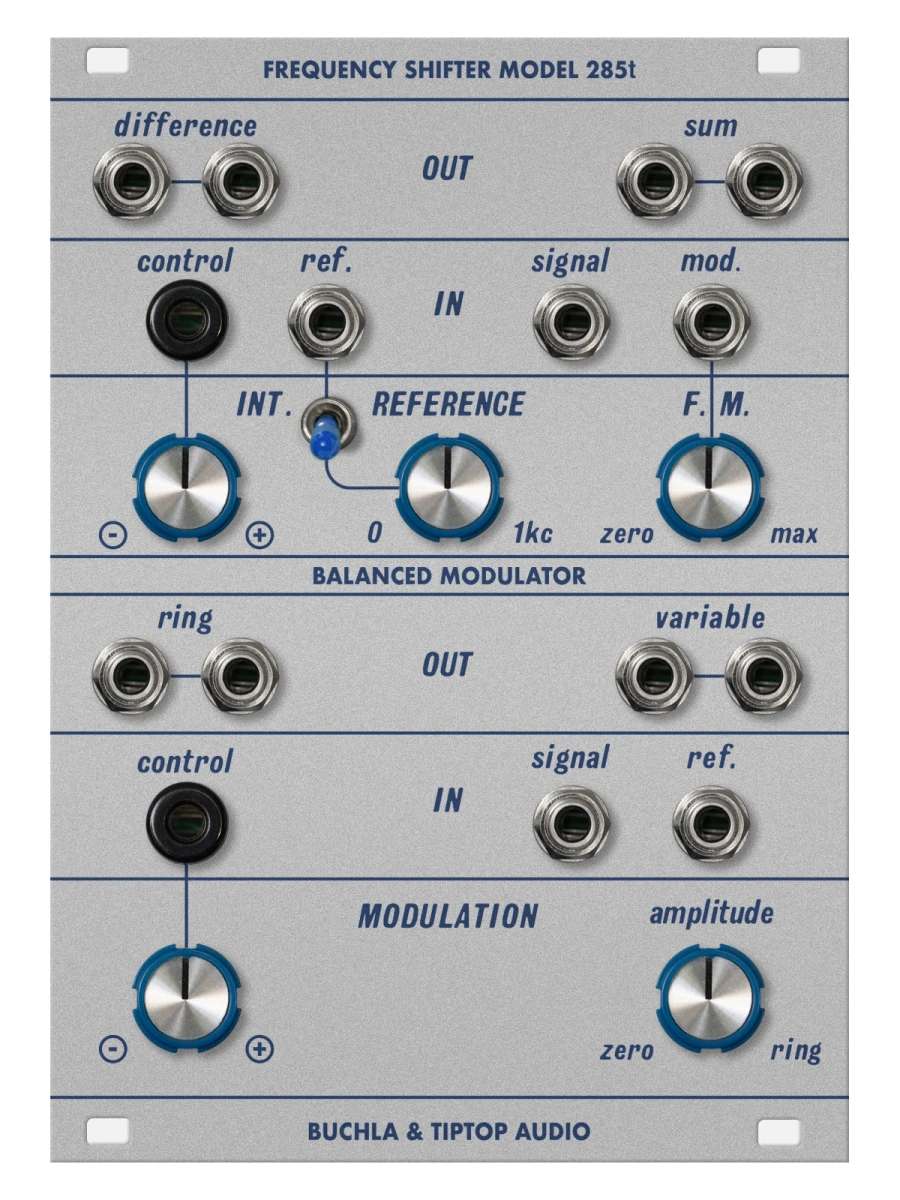

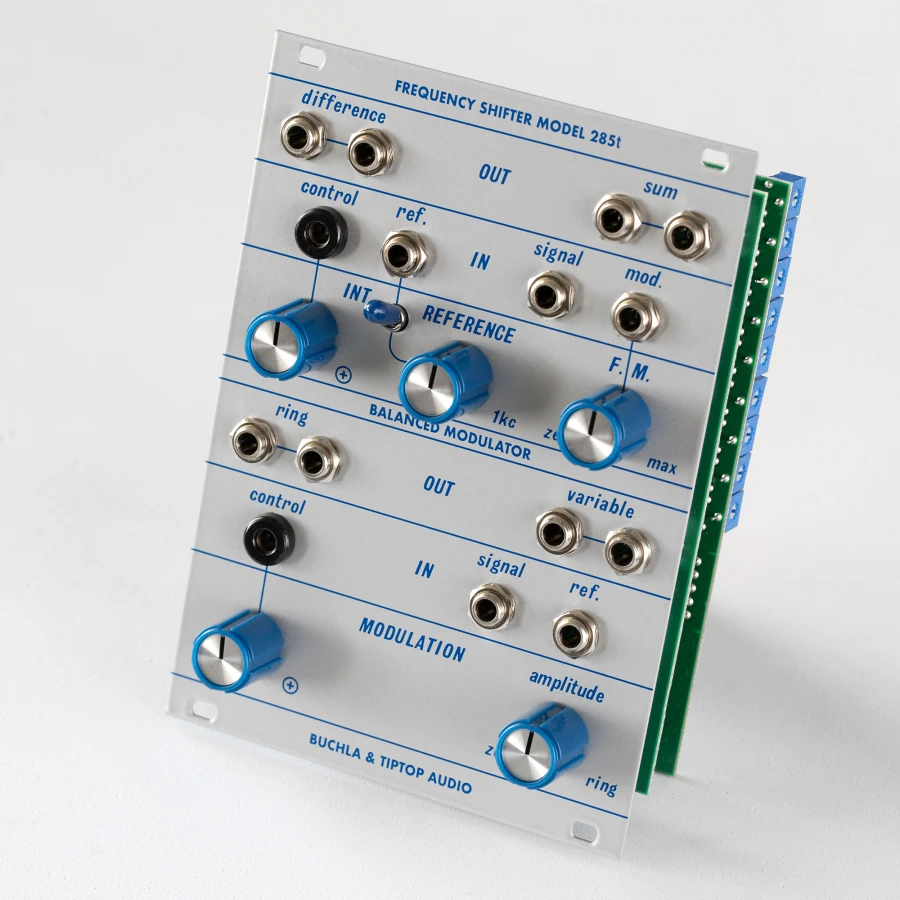

Le 285t combine deux ensembles de fonctions : la section supérieure comprend un changeur de fréquence, tandis que la section inférieure comprend une modulation équilibrée et une modulation en anneau classique, le tout avec un contrôle de tension. Le changeur de fréquence peut décaler l'audio entrant en utilisant soit son oscillateur interne, soit de l'audio externe. Les sorties SUM et Difference sont disponibles simultanément pour des effets d'élargissement stéréo analogiques et autres.

Le 285t Frequency Shifter est un module intéressant pour le traitement d'échantillons audio ou de voix en direct via un microphone dans le module 207t Mixer/Preamplifier.

Les sorties "somme" et "différence" du 285t peuvent ensuite être acheminées vers le 292t Quad Lopass Gate, créant ainsi un modelage dynamique de la tonalité. En séparant les signaux traités dans les canaux gauche et droit, cette configuration permet d'obtenir un riche effet stéréophonique.

La double sortie "ring" est une modulation en anneau pure déterminée par le signal entrant et la référence.

La section MODULATION inférieure s'applique à la double sortie "variable".

L'entrée CV et son atténuateur modulent le balayage de "zéro-amplitude-anneau".

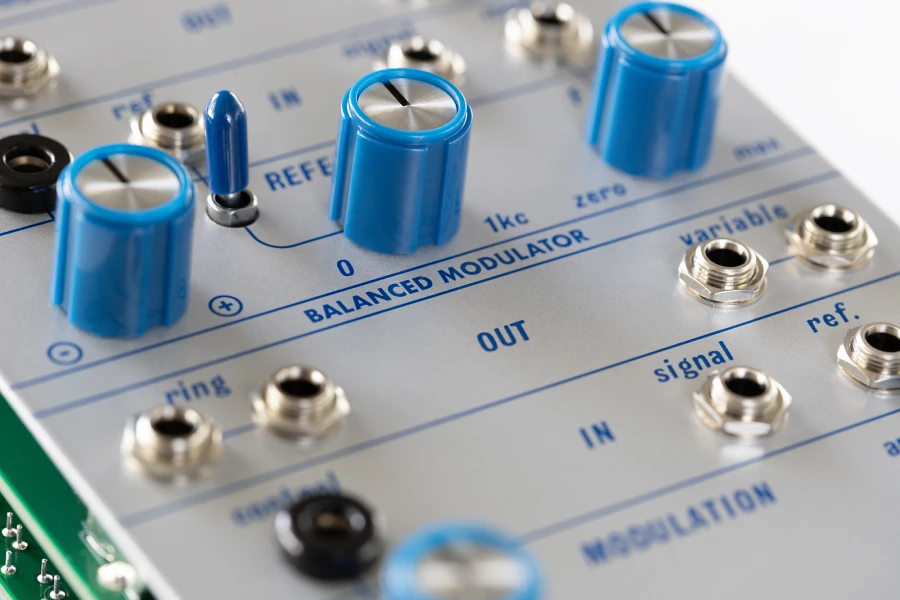

Le modulateur équilibré reçoit un signal audio à l'entrée "signal". Ce signal peut être considéré comme la porteuse, tandis que l'entrée "ref." reçoit un signal audio différent (le modulateur).

Le bouton "amplitude" balaie manuellement de zéro (le "signal" entrant pur) à la modulation d'amplitude en terminant par une modulation en anneau pure. Lorsque ce bouton est réglé à fond en sens horaire sur "anneau", il s'agit du même signal que les sorties "anneau".
