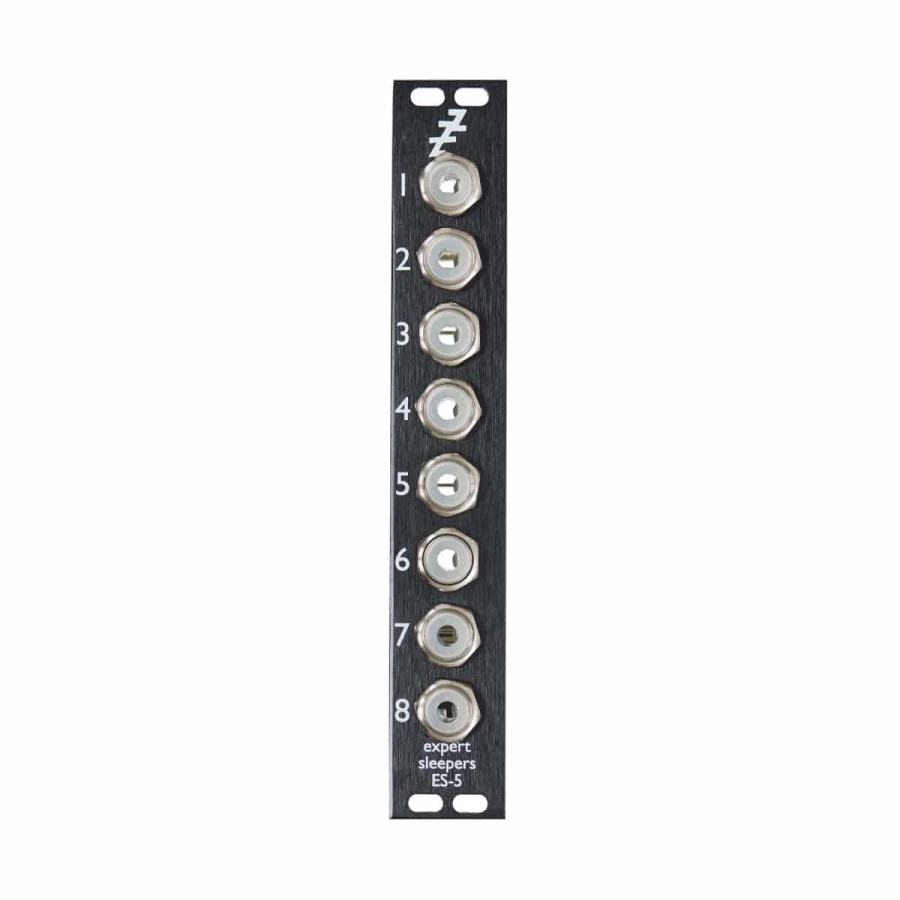

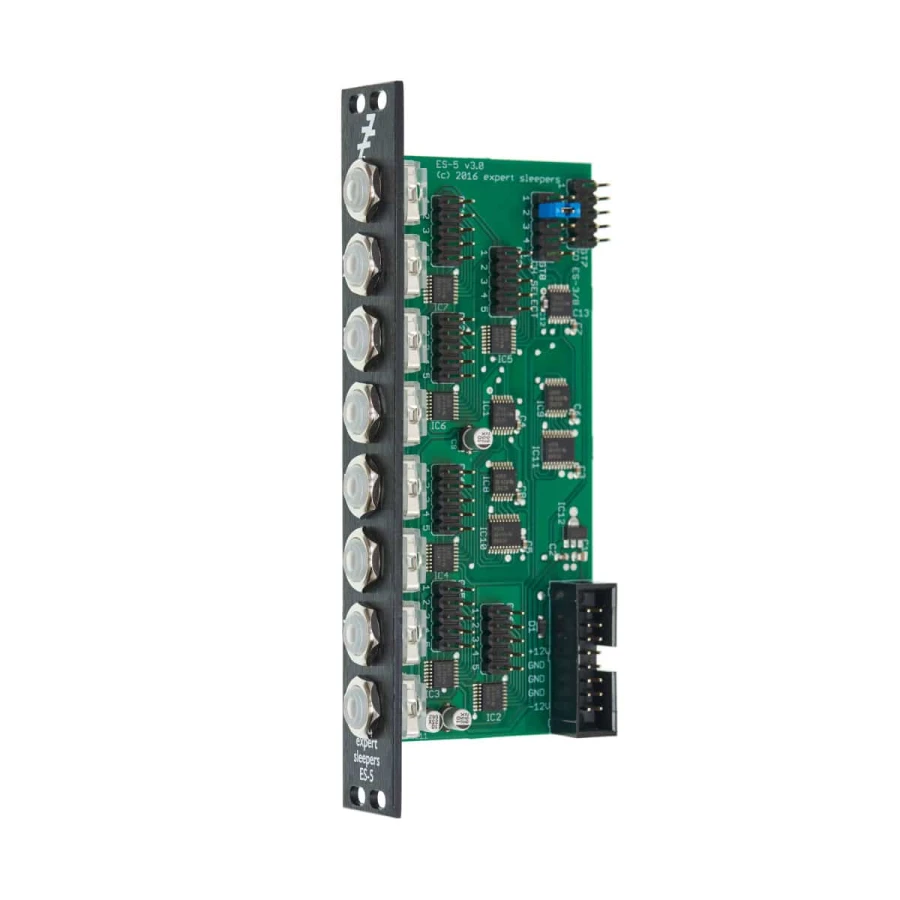

Expert Sleepers ES-5 Mk3 (ES3 expander)

Gate/Clock/Sync expansion module for the ES-3

SKU: 50771

Prochainement

€ 124,37 € 103,64 + TVA

Contactez-nous pour connaître les délais de livraison

Ajouter

Nous restons en contactDécouvrez nos heures d'ouverture

Panel width: 4HP
Module depth: 49mm
Digital input: connection from ES-3, ES-8, or ES-9 module
Analogue outputs: 8x 3.5mm jacks, DC-coupled
Output voltages: 0V/5V
Indicators: illuminated jack sockets
6 headers for connecting expansion modules e.g. the ESX-8GT

Expert Sleepers ES-5 Mk3 (ES3 expander)

Modulo di espansione Gate / Clock / Sync per ES-3

L'ES-5 è un modulo di espansione per l'interfaccia Expert Sleepers ES-3 Lightpipe / CV, l'interfaccia audio USB ES-8 o l'interfaccia audio USB ES-9. Si collega a uno dei canali stereo del modulo host per fornire otto uscite gate / clock / sync / MIDI sull'ES-5 stesso, oltre a ulteriori intestazioni di espansione per collegare fino a sei moduli di espansione, ad esempio ESX-8GT Gate Expander, l'ESX-8CV CV Expander o l'ESX-8MD MIDI / DINsync Expander.

Specifiche Tecniche

Larghezza del pannello: 4 HP
Profondità del modulo: 49 mm
Ingresso digitale: collegamento dal modulo ES-3, ES-8 o ES-9
Uscite analogiche: 8x jack da 3,5 mm, accoppiato in CC
Tensioni di uscita: 0 V / 5 V.
Indicatori: prese jack illuminate
Espansione
- 6 intestazioni per il collegamento di moduli di espansione, ad esempio ESX-8GT
Assorbimento di corrente: 8mA sulla guida + 12V, 0mA sulla guida -12V

Il pannello frontale è perforato sia per i fori di montaggio Doepfer che per i sistemi analogici (utilizzando uno 'slot ' anziché un singolo foro rotondo). Il connettore di alimentazione è un IDC a 16 vie standard Doepfer, con -12V più lontano dalla parte superiore della scheda. Notare che il collegamento a ES-3 avviene tramite un semplice cavo plug-in per ES-3 mk2 e versioni successive. L'ES-3 originale richiede alcune saldature per aggiungere le connessioni richieste.

Poursuivre la lecture

Depth

49 mm

Width

4 hp

Expert Sleepers ES-5 Mk3 (ES3 expander)

Expert Sleepers ES-5 Mk3 (ES3 expander)

Modulo di espansione Gate / Clock / Sync per ES-3

Specifiche Tecniche
