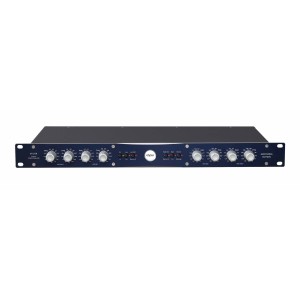

Elysia xfilter Mastering Edition

Analoger Stereo 4-Band-Equalizer

  • Holiday Special Discount
  • Zeitangebot
Elysia
SKU: 117321
  • Verfügbar

1.754,76 2.059,00 € 1.474,59 + VAT

  • Clock icon Normalerweise versandt in 8-10 Arbeitstage
  • Class-A-Stereo-Equalizer für Aufnahme, Mischung und Mastering
  • 4-Band-Equalizer
  • Passive Massage-Sound-Option
  • Echte Stereo-Verbindung
  • Sauberer Grundklang durch Class-A-Schaltung
  • High-/Low-Cut mit variabler Resonanz
  • Umschaltbare Q-Charakteristik in den Mittenbändern
  • Gestufte und abgestimmte Potentiometer
  • Schnelle und intuitive Ergebnisse

Elysia xfilter Mastering Edition

Analoger Stereo-4-Band-Equalizer

Echter Stereobetrieb

Die Verwendung eines analogen Equalizers auf einem Stereobus kann ziemlich knifflig sein, da nur sehr wenige Geräte die Möglichkeit bieten, ihre beiden Monokanäle für eine echte Stereobearbeitung zu verbinden.

Während es so viele Kompressoren auf dem Markt gibt, die für den Stereobetrieb gekoppelt werden können, warum gibt es fast keine EQs, die das auch können?

Eine der Hauptantworten ist die Bauteiltoleranz. Natürlich möchte man, dass sich die beiden gekoppelten Kanäle exakt gleich verhalten, aber die natürlichen Toleranzen von Potentiometern und Kondensatoren wirken dieser idealen Eigenschaft entgegen.

xfilter löst dieses Problem durch den Einsatz von computer-selektierten Dual- und Quad-Layer-Potentiometern sowie speziellen Low-Tolerance-Caps.

Resonanz-Hoch- und Tiefpass

Die äußeren Bänder des xfilter zeigen sich sehr flexibel. Im Standardmodus sind sie als gut klingende High- und Low-Shelf-Filter ausgelegt, mit denen sich die Luftigkeit und das Grundgerüst Ihrer Tracks schnell und effizient anpassen lassen.
Als Besonderheit können Sie diese unabhängig voneinander zu High- und Low-Cut-Filtern mit 12 dB pro Oktave und einer zusätzlichen Resonanzspitze an der Kniefrequenz umschalten.

Besonders Bassfrequenzen können von einem Low-Cut mit Resonanz profitieren, um einen sauberen und druckvollen Charakter zu erhalten. Im Hochtonbereich können Sie das Resonanzfilter nutzen, um eine bestimmte Frequenz zu betonen, ohne das gesamte HF-Spektrum zu verstärken.

Umschaltbarer Q-Faktor

Die Filtergüte der beiden parametrischen Mittenbänder kann zwischen zwei Charakteristiken umgeschaltet werden: Breit (Q 0,5) und schmal (Q 1,0), basierend auf dem Prinzip der proportionalen Güte.
Beim Entwurf eines parametrischen Filters kann man aus einer ganzen Reihe von Q-Faktoren wählen. Nach ausgiebigem Hören haben wir uns entschieden, die Wahl zwischen 0,5 und 1,0 in xfilter zu implementieren, da diese Parameter immer zu dem führen, worauf diese Maschine fokussiert ist: Eine sehr musikalische Verarbeitung.
Sie werden feststellen, dass sehr enge Q-Faktoren hier nicht angeboten werden. Heutzutage werden digitale Filter ohnehin zum Ausklinken enger Bereiche verwendet, um problematische Frequenzen loszuwerden.

Zusätzliches passives High-Band

Zusätzlich zu den vier flexiblen aktiven Bändern verfügt xfilter über ein schaltbares festes LC-Filter zur Aufpolierung des Hochtonbereichs. Das Filter hat eine leichte Resonanzspitze bei 12 kHz und beginnt bei 17 kHz abzufallen.
Auf diese Weise konzentriert sich der sättigungsähnliche Speichereffekt der Spule auf den Bereich um die Spitze, ohne das gesamte Hochfrequenzspektrum zu stark zu belasten. Die in xfilter verwendeten Spulen sind mit einer eigenen Abschirmung versehen, um äußere Einflüsse wie Brummen und alle Arten von unerwünschten Geräuschen zu reduzieren.
Jetzt wissen Sie, worum es bei der 'Passiven Massage' geht: Mit einem einzigen Knopfdruck öffnen Sie das obere Ende Ihrer Signale!

Ausgewählte Potentiometer

In einem gekoppelten Stereo-EQ benötigen die Potentiometer viele Ebenen. Die Potis zur Einstellung der Mischer (Gain) haben jeweils zwei Ebenen, die Potis zur Einstellung der Frequenzen sogar insgesamt vier Ebenen!
Das Problem besteht darin, dass jede einzelne Ebene ihre eigene Bauteiltoleranz hat, und während Ebene A am absoluten Minimum der zulässigen Toleranz liegen kann, kann Ebene B am absoluten Maximum liegen. Infolgedessen würden sich die Filterstufen des linken und rechten Kanals nicht gleich verhalten.
Um dieses Problem zu lösen, wird jedes einzelne Potentiometer in xfilter mit einem Audio Precision Rig und speziell für diese Aufgabe geschriebenen Computerroutinen gemessen und ausgewählt.

Masse-Schirm-Lage

Die Platinen von xfilter haben insgesamt vier Lagen:

Zwei davon werden für die Audioschaltungen verwendet, eine für die Stromversorgungsleitungen und die letzte ist eine spezielle Masseschirmlage. Aber was ist die Idee dahinter?

Die Filternetzwerke der einzelnen Bänder des EQs werden umso widerstandsfähiger, je niedriger ihre spezifische Frequenz eingestellt ist. Das macht sie anfälliger für Brummeinstreuungen, die durch elektrische Felder verursacht werden.

Da die zusätzliche Masseschicht extrem dicht unter den audioführenden Leiterbahnen liegt, ist sie als Abschirmung gegen unerwünschte Störgeräusche sehr effizient.

Mastering-Ausgabe

xfilter|Mastering Edition hat die DNA von xfilter geerbt und bietet unverfälschte Transparenz, die Ihre Musik zum Strahlen bringt. Alle feinen Details und Nuancen bleiben erhalten, so dass Sie einen ausgefeilten, professionellen Sound erzielen, der den Hörer in seinen Bann zieht.

Während xfilter ein leistungsfähiges Werkzeug für die Bearbeitung einzelner Spuren während des Mixings ist, wurde xfilter|Mastering Edition speziell entwickelt, um Ihren Mastering-Prozess auf die nächste Stufe zu heben.

Sie wurde sorgfältig für Mastering-Workflows optimiert und bietet verfeinerte Regler und erweiterten Headroom, um perfekte Ergebnisse in den letzten Mastering-Stufen zu erzielen.

Präziser Regelbereich

Die xfilter|Mastering Edition verfügt über einen präzisen Regelbereich von +/- 5 dB bei allen vier Bändern, der eine genaue und wiederholbare Anpassung der Filterparameter ermöglicht. Mit verschiedenen Filtertypen, Q-Faktor-Regelung, Stufenpotentiometern und einer sehr präzisen, detaillierten Skala wird es anspruchsvollen Mastering-Anforderungen gerecht. Seine transparente Verarbeitung bewahrt die Audiointegrität und macht ihn zu einem unverzichtbaren Werkzeug für präzises und professionelles Mastering, das Toningenieuren und Produzenten die Arbeit erleichtert.

+27dBu Mastering-Headroom

Erschließen Sie sich einen noch nie dagewesenen Spielraum für das Audio-Mastering und bewahren Sie unverfälschte Qualität mit einem erweiterten Headroom von +27 dB. Sie erhalten mehr Kontrolle über den Dynamikbereich und können die Lautstärke und die Nuancen jedes einzelnen Elements im Mix fein abstimmen. Ganz gleich, ob Sie mit filigranen akustischen Aufnahmen oder kraftvollen elektronischen Kompositionen arbeiten, die xfilter|mastering Edition sorgt dafür, dass jedes Detail und jede klangliche Nuance präzise und perfekt herausgearbeitet werden kann.

SPEZIFIKATIONEN

Frequenzgang: <10 Hz - 400 kHz (-3,0 dB)
Klirrfaktor+N @ 0 dBu, 20 Hz - 22 kHz: 0,006 %
Klirrfaktor +N @ +10 dBu, 20 Hz - 22 kHz: 0,01 %

Grundrauschen, 20 Hz - 22 kHz (A-bewertet):
xfilter|Mastering Edition: -92 dBu
Dynamikbereich, 20 Hz - 22 kHz: 112 dB

Pegel (xfilter|Mastering Edition):
Eingang: +27 dBu
Ausgang: +27 dBu

Impedanz:
Eingang: 10 kOhm
Ausgang: 68 Ohm

Abmessungen (B x H x T, inkl. Knöpfe):
1 HE Rack: 19" x 1,75" x 9,4" 483 mm x 44,45 mm x 238 mm
Gewicht: 1 HE Rack: 3,88 lbs / 1,76 kg

Leistungsaufnahme (xfilter|Mastering Edition):
1 HE Rack: 13 Watt

Channels

2 (Stereo)

Hardware format

Rack
